На самых разных форумах часто возникает вопрос о том, как разобрать тот или иной ноутбук.

Зачем это нужно отдельный вопрос: кому-то хочется добавить памяти, кто-то хочет поменять винчестер или привод лазерных дисков, или просто ради интереса, это уже не так важно.

Большинство желающих разобрать ноутбук откручивают все винты с днища ноутбука, однако ноутбук не раскрывается, что-то продолжает удерживать верхнюю часть корпуса. На самом деле крепление располагается под клавиатурой, надо только понять, как снять эту клавиатуру. Инженеры, занимающиеся ремонтом ноутбуков, начинают разбор как раз с клавиатуры или с панельки над ней. Методы крепления и панелей и клавиатур разные, постараемся рассмотреть наиболее часто встречаемые.

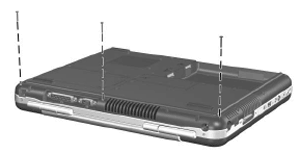

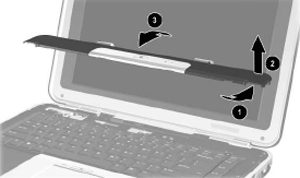

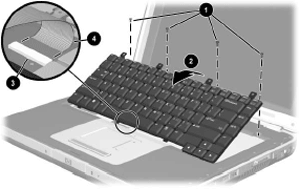

Вариант первый:

Разбираем ноутбук

Разбираем ноутбук

Разбираем ноутбук

Вариант крепления №2:

Разбираем ноутбук

Разбираем ноутбук

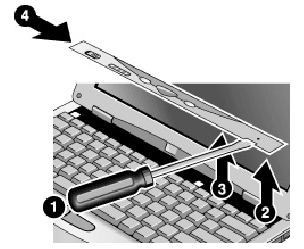

Еще один вариант снятия панели над клавиатурой, основное отличие данного типа крепления в том что не используются винты, все на защелках:

Разбираем ноутбук

Панель над клавиатурой может сдвигаться в сторону, после чего уже сниматься, для этого нужно либо отвинтить винт держащий панель (как правило, у Sony) или на задней стороне ноутбука скрепкой надавить на стопор. Доступ к стопору чаще всего через отверстие диаметром 2-3 мм.

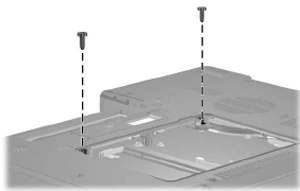

А вот у модели HP-Compaq nx6110 в первую очередь снимается клавиатура, а не панель над ней. Сама клавиатура держится винтами с днища (они скрыты под люком отсека модулей памяти)и защелками на самой клавиатуре:

Разбираем ноутбук

Разбираем ноутбук

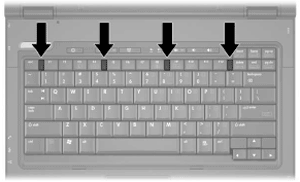

В некоторых случаях клавиатура крепится только на защелках. В основном они небольшого размера и утапливаются под панель над клавиатурой.

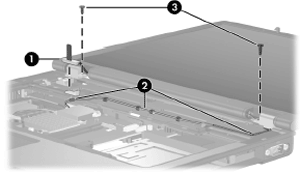

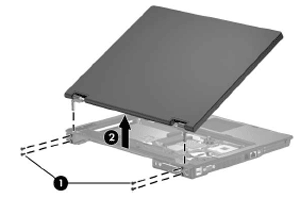

Дальше обычно снимается матрица,

Разбираем ноутбук

Разбираем ноутбук

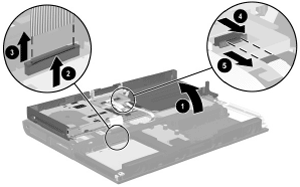

после чего откручиваются все винты в пределах видимости, как под клавиатурой, так и с днища, и можно снимать верхнюю часть корпуса. Конечно, не обходится без исключений, к примеру, у Compaq Evo n1020v корпус состоит из трех частей и после откручивания винтов одна из частей продолжает держаться на защелках. Как и в какую сторону ее тянуть, чтобы отсоединить показано на следующем рисунке (стрелочка 1).

Разбираем ноутбук

При определенном навыке полная разборка ноутбука занимает 20-30 минут, однако, сумев разобрать, надо еще его собрать обратно, что гораздо сложнее и здесь не составляет никакой сложности полностью испортить изделие. Очень важно при сборке не перепутать винты и не вкрутить не тот и не туда, поэтому при разборке винты делятся на несколько категорий, кучками по месту использования. Будьте осторожны и внимательны. Достаточно часто вкручивают слишком длинный винт, тем самым пробивают материнскую плату или повреждают корпус.

Удачных экспериментов.

Автор: Оболкин Алексей
