Поскольку статья о разборке ноутбука довольно схематична и описывает несколько вариантов разбора, и читающих ее остались вопросы, например, зачем нужно вообще разбирать ноутбук и как разбирается тот или иной конкретный ноутбук.

Одной из причин разборки ноутбука можно назвать чистку системы охлаждения. Конечно, далеко не все ноутбуки требуют частых чисток, некоторые в этом вообще не нуждаются, но ноутбуки на процессорах Pentium 4 требуют достаточно частого вмешательства.

Сегодня на столе оказался некий ровер как раз на Pentium 4, на его примере и посмотрим, как разбирать и что делать. Ничего сложного описываться не будет и Африку никто открывать не собирается, но этот фотоотчет возможно кому-нибудь поможет.

Итак, приступим:

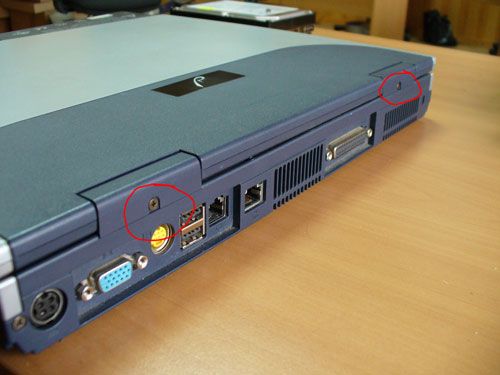

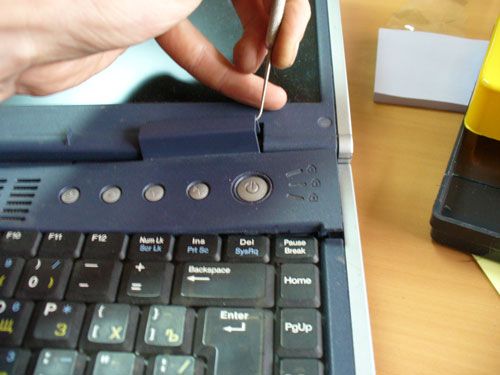

Если вы читали одну из предыдущих статей о разборе ноутбука, то без труда разберетесь, откуда стоит начинать. На задней стороне ноутбука откручиваем винты (обведены красным цветом) и крючком или тонкой отверткой подцепим «уши».

Чистка системы охлаждения (кулера) ноутбука

Чистка системы охлаждения (кулера) ноутбука

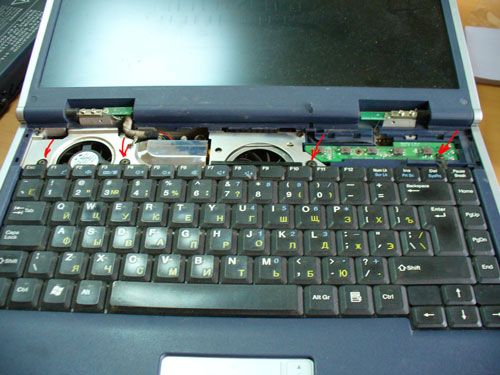

Дальше откручиваем винты, удерживающие клавиатуру, и осторожно поднимаем ее.

Чистка системы охлаждения (кулера) ноутбука

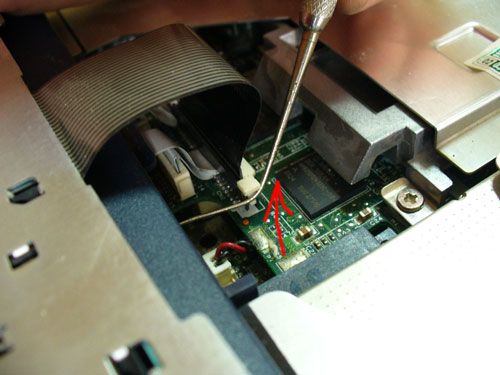

Остается отсоединить шлейф, и можно клавиатуру отложить в сторонку.

Чистка системы охлаждения (кулера) ноутбука

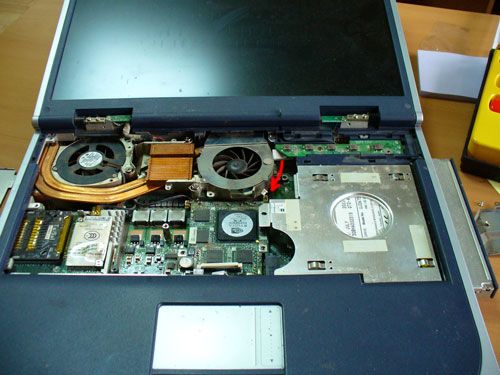

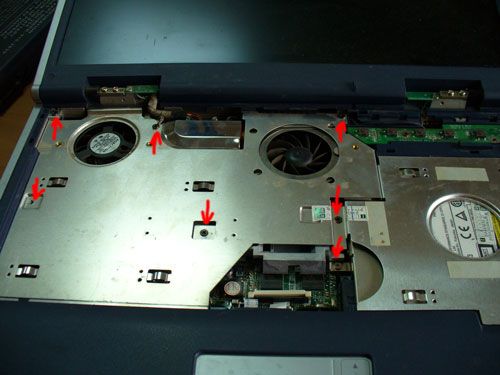

Дальше перед нашими взорами возникает пластина системы охлаждения, нужна она для лучшего охлаждения процессора и более равномерного распределения тепла по корпусу. Откручиваем винты, показанные стрелками, и снимаем ее.

Чистка системы охлаждения (кулера) ноутбука

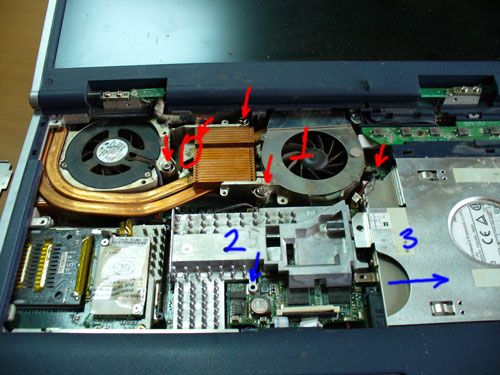

Нам нужен кулер [1], но для того чтобы его освободить, необходимо снять радиатор видеокарты [2] и выдвинуть привод лазерных дисков [3]. На кулере уже снят кожух, закрывающий один из радиаторов, кружком красного цвета обведено одно из мест сбора пыли. На фотографии пыль уже удалена.

Чистка системы охлаждения (кулера) ноутбука

Сняв радиатор видеокарты, и выдвинув привод, можно доставать кулер. Для этого немного приподнимаем его за край и выдвигаем в направлении, показанном стрелкой.

Чистка системы охлаждения (кулера) ноутбука

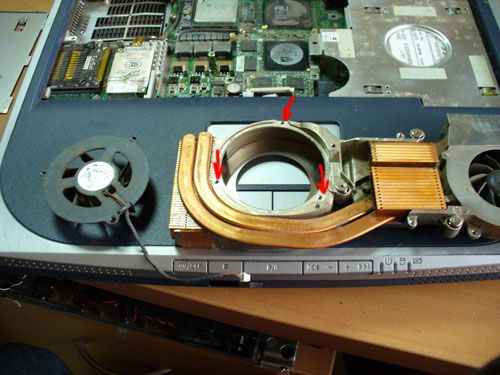

Остается разобрать сам кулер. Откручиваем винты вентилятора.

Чистка системы охлаждения (кулера) ноутбука

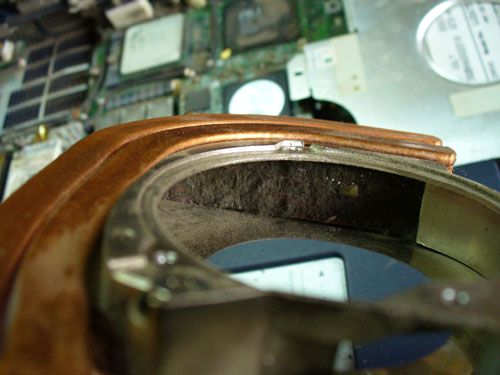

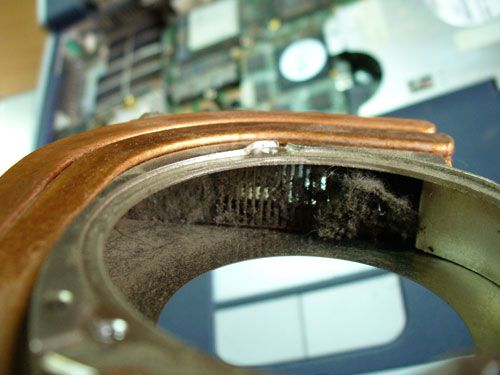

На следующих фотографиях показано, как сильно забит радиатор системы охлаждения, естественно, что при таком кол-ве грязи ноутбук страдает от перегрева.

Чистка системы охлаждения (кулера) ноутбука

Чистка системы охлаждения (кулера) ноутбука

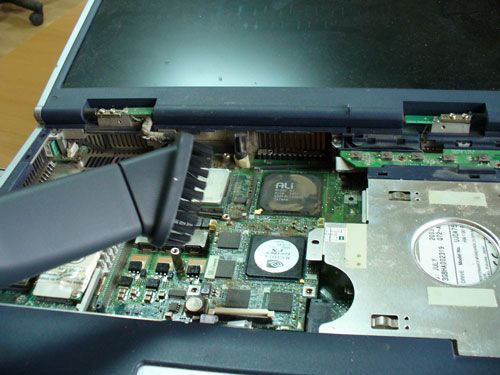

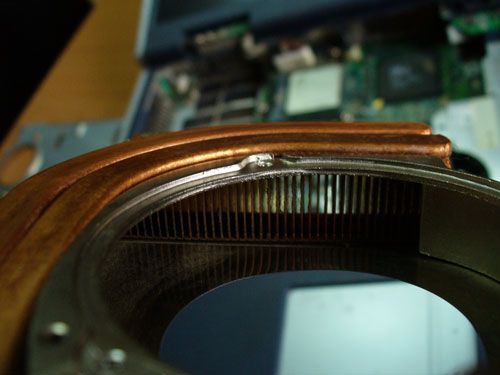

Берем пылесос или кисть (в моем случае пылесос) и осторожно удаляем всю пыль с материнской платы. Так же основательно чистим кулер.

Чистка системы охлаждения (кулера) ноутбука

Чистка системы охлаждения (кулера) ноутбука

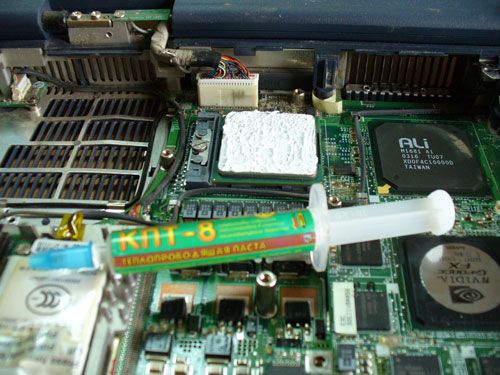

Наносим тонким и равномерным слоем теплопроводящую пасту на процессор.

Чистка системы охлаждения (кулера) ноутбука

Собираем кулер, устанавливаем его и собираем ноутбук в обратном порядке. Вот и все.

Автор: Оболкин Алексей
Источник: azbooki.ru



Теги: Чистка, Кулера, Ноутбука, Разборка, Ноутбук




Новое по теме: Компьютеры


Тематические новости:


Категория: Техника » Компьютеры
| 4-12-2007, 20:02 | Просмотров: 12278 | Комментарии (10)

Реклама



Загрузка ...








Комментарии:

Stallker

0

Slavo bogu u menja ne ноутбук ato prihodilsjb prodelavatj etu proceduru po chistke sistemi ohlozdenija (kulera) :)

4 декабря 2006 21:40

TTT

+1

пасты, имхо, слишком уж много....

13 февраля 2007 18:29

APXAHGEL

0

ТТТ а ты по нации не еврей случаем ?

25 декабря 2007 10:13

std

0

APXAHGEL, маладой челавек, вас таки мучают комплексы? правильно он все говорит, пасты не нужно много. это нифига не бутерброд, блин. паста нужна не для того, чтобы радиатор плавал на ней, а лишь чтобы "сгладить" и связать микронеровности к тому же слой на фотке явно не "тонким и равномерным" :

14 апреля 2008 17:11

SHER

0

у меня на ноуте,начал гудеть кулер,как будто что то задевает.мож кто подскажет,что можно сделать,или вобще не заморачиватся!?

17 апреля 2008 23:02

www

0

можно и не заморачиватся, но если совсем кулер перестанет крутиться вот тут уже полюбому нужно ремонтировать ))

19 апреля 2008 13:37

hoy

0

Если гудит конкретно - это уже ось, на которой крутится вентилятор надо смазывать - полностью разбирать кулер. завтра у себя буду снимать

29 января 2009 21:17

kdis

0

статья перепечатана с сайта - azbooki.ru и без указания автора!

2 февраля 2009 23:49

Wiй

0

std, много не мало, пусть лучше плавает, иначе комп вообще не запуститься может =) У меня так было, когда на старую пасту посадить решил

1 сентября 2009 08:19
