Пожелавший остаться неизвестным преподаватель и исследователь в области наноразмерных полупроводников в своем блоге показал вскрытие процессора Intel Pentium III Coppermine. Целью аспиранта было наглядно показать внутреннее устройство процессора с точки зрения обычного человека, не вдаваясь в подробности архитектуры и технологии производства чипов.

Получилось в чем-то наивное, но тем не менее зрелищное пособие для ответа на вопрос: а что же внутри процессора?

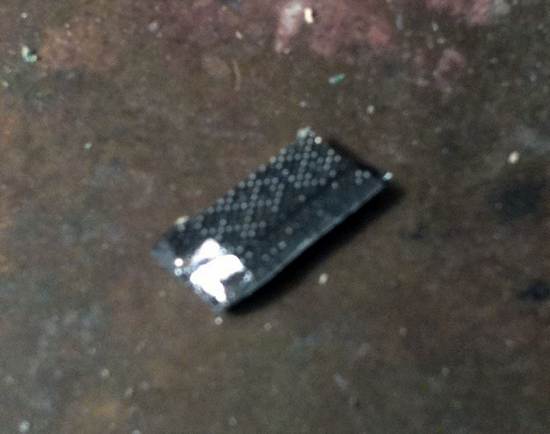

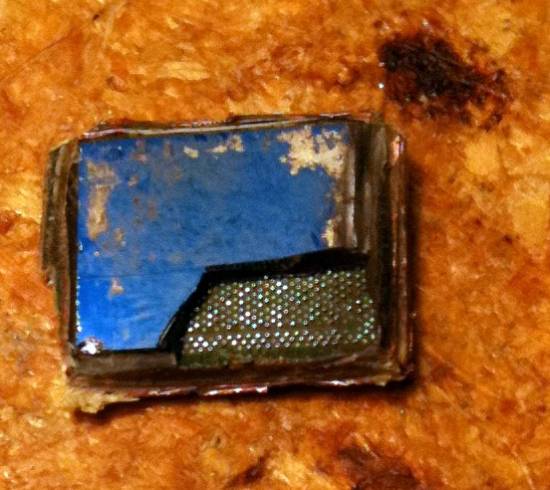

Первым делом «взломщик» отделил кристалл от контактной площадки. Поскольку прогреть плату феном ему не удалось, были использованы радикальные средства – отрезная машинка и пассатижи.

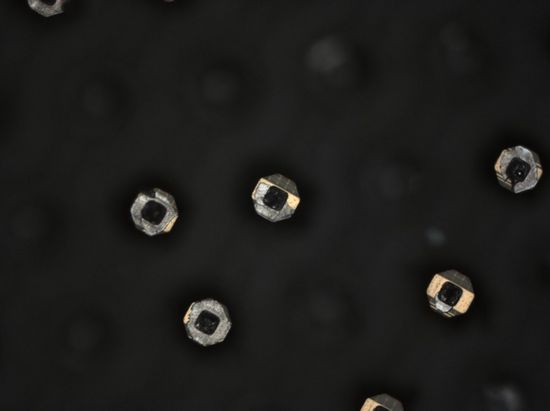

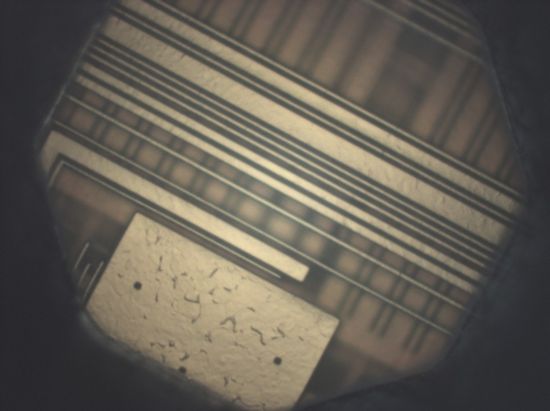

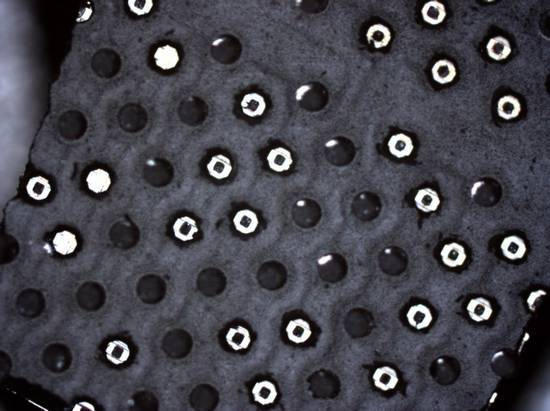

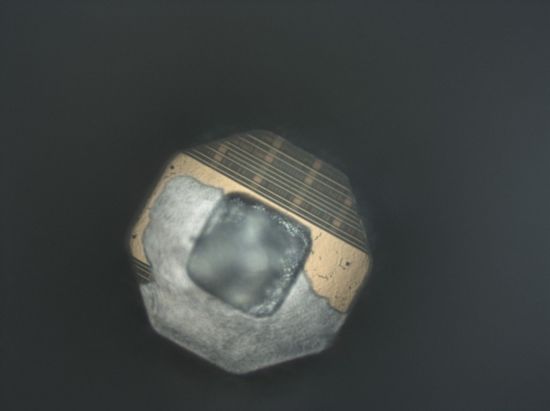

Intel, Pentium III

Intel, Pentium III

Intel, Pentium III

Intel, Pentium III

Intel, Pentium III

Intel, Pentium III

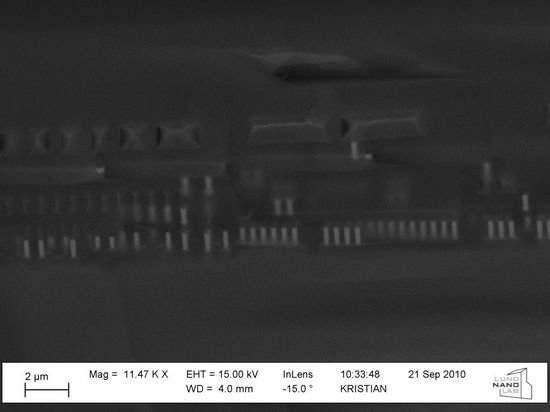

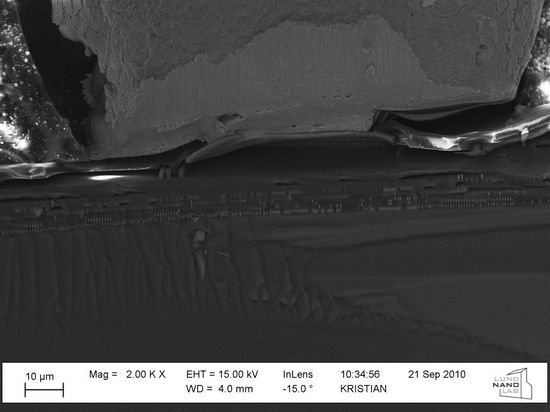

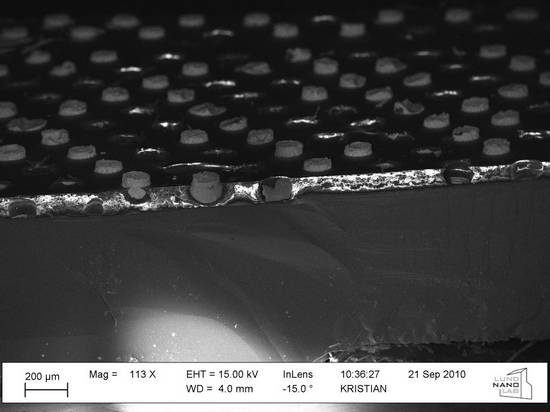

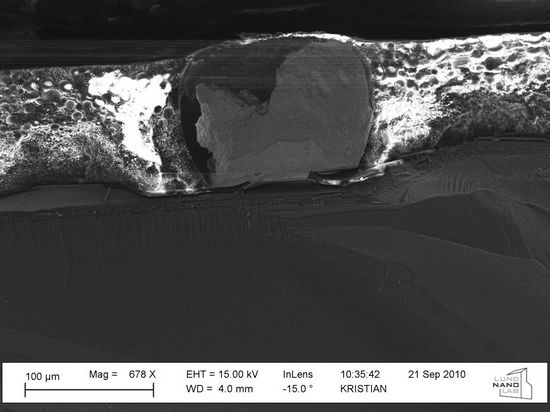

После того, как возможности оптического микроскопа были исчерпаны, исследователь воспользовался электронным. Автор снимков замечает, что испытывал трудности с фокусировкой. Из-за бомбардировки электронами на элементах чипа накапливался электрический заряд, который и сбивал фокус.

Intel, Pentium III

Intel, Pentium III

Intel, Pentium III

Intel, Pentium III

На последнем снимке отдельные элементы (проводники) имеют размер 200-250 нм. Именно по такому техпроцессу (250-130 нм) и изготавливались процессоры Pentium III. Чтобы увидеть отдельные транзисторы чипа, автору пришлось бы снимать слой за слоем, что подразумевает достаточно сложный процесс и инструментарий.

По материалам: 3D News
